カップ型の詳細
カテゴリー
ウエル

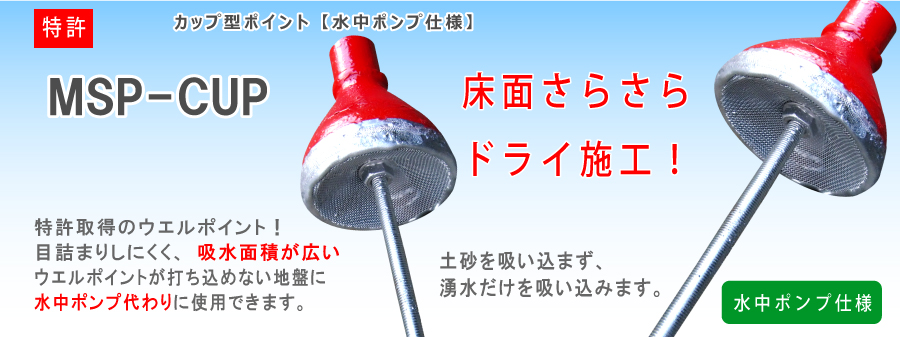

特許 カップ型ポイント【水中ポンプ仕様】MSP-CUP 床面サラサラドライ施工! ウエルポイントが打込めない地盤に水中ポンプ代わりに使用できます 土砂を吸い込まず、湧水だけを吸い込みます

 カップ型ポイント 【MSP-cup】  日本特許取得済
ウエルポイントカップ型 水中ポンプ仕様 MSP-CUP 販売実績NO.1 目床面ドライ施工 全2種y ウエルポイントMSP-CUPは、特許取得のポイントです。
ウエルポイントが打込みできない硬い地盤や、粘性土での上からのしぼり水がある場合に水中ポンプ代わりに使用でき床面ドライ施工が可能!湧水だけを吸いあげることが出来るので、水中ポンプの難点であるホース内の砂詰まりが無く、スムーズに水替えできます。また、小さな形状で立坑内の釜場確保の必要もありません。
とても快適に作業ができる特許取得のポイントです。
 仕様
品名 ウエルポイントカップ型
型番 MSP-80 MSP-100
写真 MSP-80 MSP-100
適用対応機種 ムルポンV
MVP-3E50JS / MVP-3E50J / MVP-4140W
打設方法 地盤差し込み または ポイント部埋設
吸水面積×長さ φ80㎜×L0.34m φ100㎜×L0.34m
適用土質 硬い地盤 ・ 砂利、切込み砂利 ・ 上からのしぼり水がある場合
使用本数可能数 ムルポンV 6本仕様は6本まで可  10本仕様は10本まで可
打込み個所が多くなれば、坑内床面ドライの広さを確保できます。
接続方法 ネジ接続    ライザー管(雄ネジ)に接続して使用
 特長
水中ポンプカップ型ポイントの違い

水中ポンプの場合
、たまり水を吸いあげる際に土砂を一緒に吸いあげてしまうため目詰まりを起こしやすく、

作業中に何度が水中ポンプのチェックをしなければいけない。また揚水ホース内にも砂がたまりやすくスムーズ

な水替えができません。そして坑内に一か所もしくは2か所程度の窯場を作らなければいけないので、坑内作業

スペースが狭くなり床面はドライになりません。

カップ型ポイントは、目詰まりが無くスムーズな揚水と広いドライスペースを確保することができます。

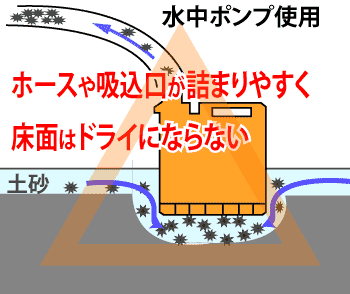

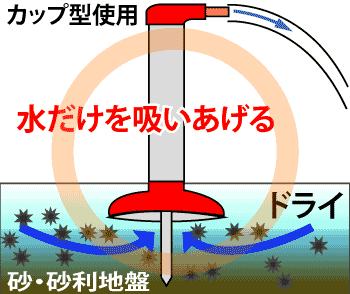

従来の水中ポンプは、ホースや吸込口が詰まりやすく床面はドライにならない カップ型ポイントは水だけを吸いあげることができます

  使用方法

硬い地盤(砂利層・切込み砂利) 粘性土(不透水土)
使用方法1 硬い地盤(砂利・切込み砂利)地中に埋め床面下の水を吸入 使用方法2 粘性土(不透水土) 地中に差し込み床面上の水を吸入 上からのしぼり水だけを吸いあげます
床面をバケット等で30cm程度掘削し埋める 床面に差し込む
