たぬき堀不要型 パワスコ【PS-160】 今お使いの打撃ハンマーに接続するだけ! 安全・簡単・早い!

 たぬき堀不要型 パワスコ【PS-160】とは  ※簡単作業で推進工事ができます!アメリカ特許取得済
簡易推進機 たぬき堀不要型 販売実績NO.1 パワスコk たぬき堀不要型推進機です。(USA特許取得済)
今、お使いの打撃ハンマーに接続するだけ!
打撃ハンマーの打撃により掘削し、先端のスコップ部内に取り込まれた土砂をつかみ出すスコップです。
スコップ部分が開閉し、Φ160㎜からの穴を開ける事が出来ます。(Φ130㎜程度の石をつかみ出す事が出来ます。)
スコップ本体は強固で硬いレキや玉石などをはつり砕く事が可能です。

スコップ部が回転しないので機械に振り回されることが無く、安全に作業ができます。

※掘削に際しての打撃力は機械力により与えられるので、従来の手掘りとくらべ作業者の労働負担が大幅に軽減され、安全円滑かつ簡単に穴掘りが行えます。
また、構造が簡単で軽量なので持ち運びが楽!狭い場所でも作業が出来ます。
作業効率が大幅に向上できるので、工事費を安価に抑えることができます。


安全第一 ※官公庁推奨機※官公庁推奨機
 仕様
機械名 パワスコ
品番 PS-160
写真 パワスコ【PS-160】 <特長>■幅広い土質に対応
    N値0~30
    砂質土・粘性土・軟弱土・レキ混り土

    ■早い 必要な穴だけを開ける

    ■自由掘削 横堀・縦堀・斜堀

    ■小型・軽量

    ■強力 打撃ハンマーによる強力な打撃穿孔

    ■安全 危険なたぬき堀りがなく安全
        機械に振り回される事が無い安全施工
 穿 孔 径  φ150mm 以上   ※穴周掘削で拡大穿孔できます
 適用管種  PE管
 推進延長  片側掘削3m、両側掘削6m
 N     値  0~30
 掘削方法  打撃ハンマー使用(11ジュール以上)※ドリル不可
 最小発進立坑寸法  1.5m(L)×0.8m(W)
 適用土質  砂質土・粘性土・レキ混り土
 特長

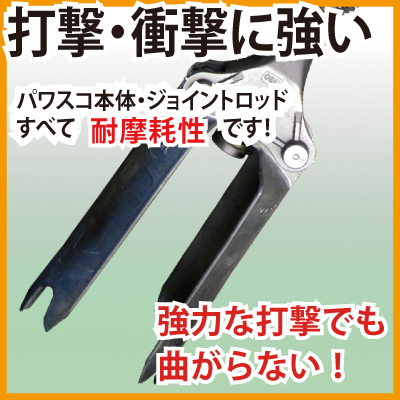

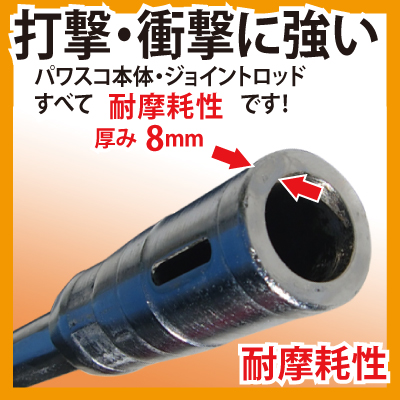

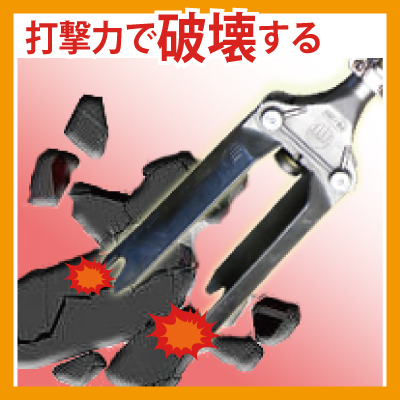

打撃・衝撃に強い  打撃力で破壊する!  打撃・衝撃に強いジョイントロッド

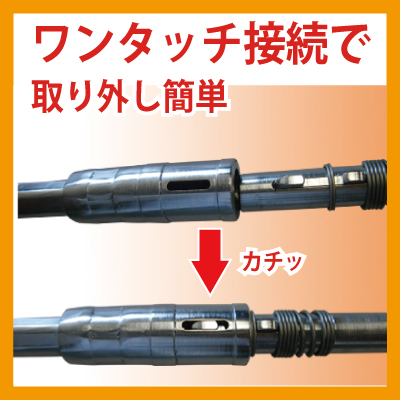

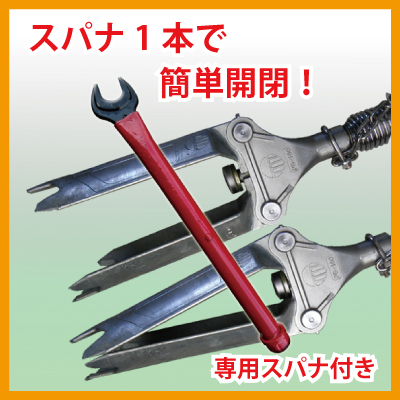

 ワンタッチで接続可能!  パワスコの特長  スパナ1本で開閉

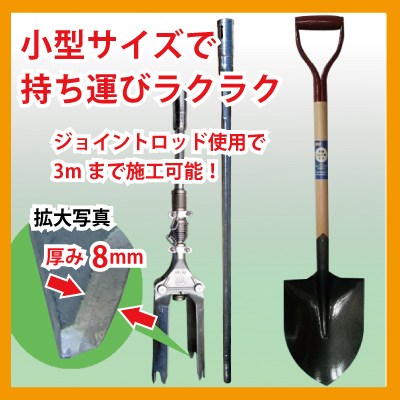

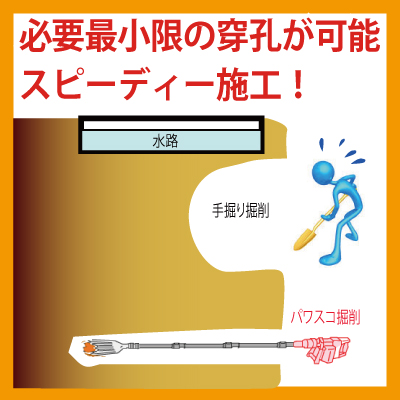

 必要最小限の穿孔が可能!スピーディー施工!  小型軽量で持ち運びらくらく!  直販だから低価格保障
  適用打撃ハンマー  ※ドリル不可 ※メーカー機種・型番によってシャンク部形状が異なります。ご不明な場合はご連絡ください。

マキタマキタ ヒルティヒルティー 日立日立
※推奨
HM1213C
TM1202C TE805 TE1000-AVR PH65A H65SB2
6.1~25.5 11~21.9 17 16~22 39.5 42
950~1900 2000 1950 1400
10.2 9.3 10.3 11.8 15 16.5

SDS-maxSDS-max

TE-S
SDS-maxSDS-max

六角丸
*推奨機種は、打撃エネルギーが大きく本体重量が軽量なので作業しやすいです。(労働力軽減)

打撃エネルギーは11ジュール以上をご使用ください。それ以下ですと打撃力が弱く穴があきません。
 施工方法
1..計画位置で打撃施工 スコップ部を開き打撃します。

スコップ部が回転しないので機械に振り回されることがありませんので安全に施工ができます
2.掘削土をつかむ スコップ内に入った土をつかみだします。
ジョイントロッド部(六角)をスパナを使用し土をつかみ取ります。
※スコップ開閉は手元作業で安全簡単です。
3.掘削度を排土 つかんだ土を取り出します。
4.次のジョイントロッドを接続 次のジョイントロッドを接続し、上記作業を繰り返します。
ジョイントロッド引き抜きし、取り外します。
(1)~(4)の工程を掘削計画位置まで繰り返します。


 施工写真

▼狭い場所での施工ができます    ▼1回の打撃でつかみ出される土量
Φ150㎜ L=15cm ※粘性土の場合
▼石をはつり、またつかみ出す事ができます
狭い場所での施工ができます

 狭い場所での施工ができます
 つかみ出された土

つかみ出された土

 つかみ出された土
レキを破壊 つかみ出されたレキ
 ▼横堀 ▼縦堀  ▼硬い地盤の掘削もできます
横堀 最小限の穴を開けることができる

縦堀
硬い地盤でも施工可能!

  パワスコ 稼働状況   (2018年11月現在)    稼働中
パワスコ稼働状況


毎月多くのお問い合わせや資料請求を頂き誠にありがとうございます。
当社の製品は、すべて特許取得済です。製品の開発は斬新でオリジナリティーを目指しております。
