特許 ムールオーガーNMOシリーズ 鋼管サヤ管オーガー方式 電気・通信線・配水管・下水道管工事に 打撃や振動が無い安全施工 機械設置面加工が不要で工期短縮

 オーガー方式 ムールオーガー【NMOシリーズ】とは  ※JAPAN特許取得済
推進機(鋼管さや管方式)ムールオーガーNMOシリーズ
ムールオーガー工法は、オーガー方式鋼管サヤ管方式一工程式推進工法です。サヤ管内オーガースクリューを挿入して排土をしながら推進を行います。
オーガーヘッドにより掘削された土砂は、サヤ管内に設置されたオーガースクリューコンベアにより、発進立坑まで排土する方式であるためレキが混入する地盤であっても、関係の1/4未満のレキを管内に取り込んで排土することが出来、先端にかかる土圧が減少するため
方向性が良く、小さい推力での推進が可能です。
また立坑内の機械設置面の加工が要らないので、
立坑開削後すぐに施工できるメリットがあり工期短縮になります。
立坑が小さく、
振動・騒音が無いので近隣のご迷惑になりません。
NMOシリーズは、多様な地盤に対応し
『スピーディーで安全に』施工することを目的としています。
 仕様
機械名 ムールマスター
写真 機種名 推進口径 推進延長 発進立坑寸法
(長×幅)
N値 推力 回転
トルク
回転数 適用土質
NMO-250FWS NMO-250FWS φ100~250㎜ 15m 1.8×1.2m 0~15 196kN 0.5kN/m 0~180rpm 砂質土

粘性土

軟弱土

レキ混土
NMO-300FWSS NMO-300FWSS φ125~300㎜ 25m 1.8×1.2m 0~30 196kN 2.2kN/m 0~36rpm
NMO-250FWX NMO-250FWX φ125~250㎜ 35m 2.5×1.5m 0~30 392kN 2.2kN/m 0~36rpm
NMO-250FW NMO-250FW φ125~250㎜ 25m 2.5×1.5m 0~30 392kN 2.2kN/m 0~36rpm
NMO-450FWX NMO-450FWX φ300~450㎜ 35m 2.5×1.5m 0~30 392kN 2.2kN/m 0~36rpm
NMO-600FX NMO-600FX φ500~600㎜ 20m 3.3×1.5m 0~30 490kN 2.2kN/m 0~36rpm
 特長
■特許技術工法 油圧ジャッキにて推進、オーガースクリューにて排土をしながらしていきます。
方向性が良く地盤沈下の心配がありません。
■幅広い土質に対応 N値0~30程度
砂質土・粘性土・軟弱土・レキ混土
■適用管径 STK鋼管 φ100~600mm
■小型・軽量 発進抗幅および作業ヤードは小スペース
■工期短縮 機械設置面の加工不要
発進抗掘削完了後、すぐ機械の設置ができます。
 施工方法

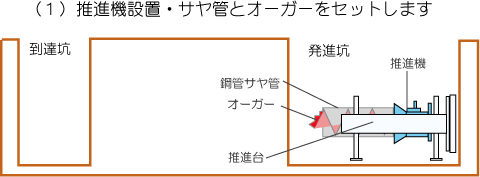

施工方法 (1)推進機設置・サヤ管とオーガーをセットします

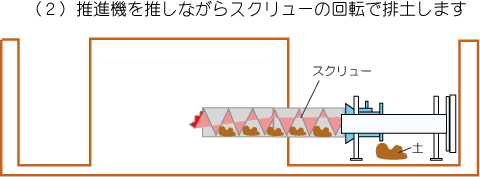

施工方法 (2)推進機を推しながらsクリューの回転で排土します

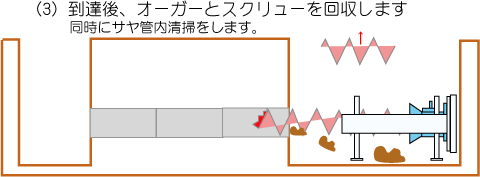

施工方法 (3)到達後、オーガーとスクリューを回収します


 施工写真
水道管布設工事(県道横断)
NMO-450FWX
φ300A L=34.2m
▼現場状況    ▼発進立坑内状況
施工写真 県道横断  現場状況 施工写真 県道横断  発進立坑内状況
下水道本管布設工事
NMO-450FW
φ450A L=19.5m
 ▼1.現場状況 ▼2.推進状況  ▼3.サヤ管空隙充填
施工写真 1.現場状況 施工写真 2.推進状況 施工写真 3.サヤ管空隙充填
線路下越し
NMO-250FWX
φ250A L=11.3m
水路下越し工事
NMO-250FW
φ250A L=6.5m
水道管国道下越し
NMO-250FX
φ250A L=10.8m
 ▼現場状況  ▼現場状況  ▼現場状況
施工写真 線路下越し  現場状況 施工写真 水路下越し  現場状況 施工写真 国道横断  現場状況
下水道取付管工事(インターロッキング下越)
NMO-300FWSS
φ200A L=5.5m
 ▼1.現場状況  ▼2.サヤ管Φ200A  ▼3.推進機設置状況
施工写真 下水道取付管工事  1.現場状況 施工写真 下水道取付管工事  2.サヤ管Φ200A 施工写真 下水道取付管工事  3.推進機設置状況
 ▼4.推進状況  ▼5.取付管挿入 VUφ125A
施工写真 下水道取付管工事  4.推進状況 施工写真 下水道取付管工事  5.取付管挿入 VUφ125A



毎月多くのお問い合わせや資料請求を頂き誠にありがとうございます。
当社の製品は、すべて特許取得済です。製品の開発は斬新でオリジナリティーを目指しております。


「簡易ウエルポンプ/小口径管推進機」に関するお問い合わせ・資料請求
日本ムール株式会社 営業部
TEL:053-438-2500   FAX:053-436-6511
